SB.50

bis 5 m.

SB.50

Ölhydraulischer Unterfl urtrieb mit eingebauter ölhydraulischer Zentrale.
Nicht Selbsthemmender ohne Sperren für Tore bis 5 m, mit hydraulischer Verlangsamung bei Öffnen und Schließen.

  MOTOR MIT HOHER LEISTUNGSFÄHIGKEIT

  • Maximale Sicherheit und Zuverlässigkeit

    Für maximale Sicherheit konzipierte, kompakte Monoblock-Bauweise. Innenliegende Anschlüsse verringern das Risiko von Ölaustritt.
  • Perfekte Symmetrie

    Derselbe Stellantrieb kann wahlweise auf rechten oder linken Flügeln montiert werden.
  • Hochwertige Werkstoffe

    Aus besonders hochwertigen Materialien hergestellt. Profile und Kopfteile aus gegen Korrosion geschütztem eloxiertem Aluminium, Zylinderrohre aus Stahl mit NIPLOY-Behandlung und Aluminiumdeckel zum Schutz der Regelventile aus Metall. Kolben vollständig aus Aluminium gefertigt.
  • Sicherheit und Genauigkeit bei den Manövern

    Die Krafteinstellschrauben aus Messing und die doppelte Verlangsamung sorgen für höchste Bewegungspräzision und Sicherheit der Anlage.
  • Extrem einfache Installation

    Denkbar einfache Installation dank einteilig mit dem Hydrauliksteuergerät in Monoblock-Bauweise verbundenem Zylinder. Der selbsttragende Fundamentkasten ermöglicht außerdem den Austausch des Stellantriebs ohne Ausbau das vorhandenen Tors.
Ohne Sperren (reversibel) SB.50
Versorgung Motor 230 Vac 50/60 Hz
Max. Stromaufnahme 1,1 A
Pumpenleistung 0,5 l/min
Leistungsaufnahme 250 W
Max. Öldruck 30 Bar
Max. Drehmoment 450 Nm
Öffnungszeit 90° (ohne Verlangsamung) 20 s
Kondensator 10 μF
Winkelgeschwindigkeit 4,5 °/s
Hydraulische Verlangsamung Beim Öffnen-Schließen
Thermischer Schutz 150 °C
Betriebstemperatur -20 °C ÷ + 50 °C
Schutzart IP67
Betriebszyklus INTENSIVBETRIEB
Drehwinkel Bremsen bei Schließen Fest 10°
Drehwinkel Bremsen bei Öffnen Zwischen 80°- 100°
Max. nutzbarer Drehwinkel 100°
Max. Flügellänge 4,0 m / 5,0 m
Max. Flügelgewicht 800 Kg / 500 kg
Öl D.OIL
Gewicht 15 kg

BRAINY

230 Vac Steuerung.

CIDRA RE-C

230 Vac Steuerung.

DREAMY

230 Vac Steuerung.

SB.KL

Entriegelung mit personalisiertem Schlüssel.

SB.SL

Entriegelung mit Hebel.

SB.BUSH

Buchse mit geschweißtem Teller für reversible Modelle.

SB.FB

Fundamentkasten aus Kataphorese.

DU.V96

Elektroschloss 12 Vdc Vertikal.

E.LOCK

230 Vac Elektroschloss.

E.LOCKSE

Verlängerter Zylinder für das Elektroschloss E.LOCK.

D.OIL

Biologisch abbaubares Hydrauliköl. 2-Liter-Behälter.

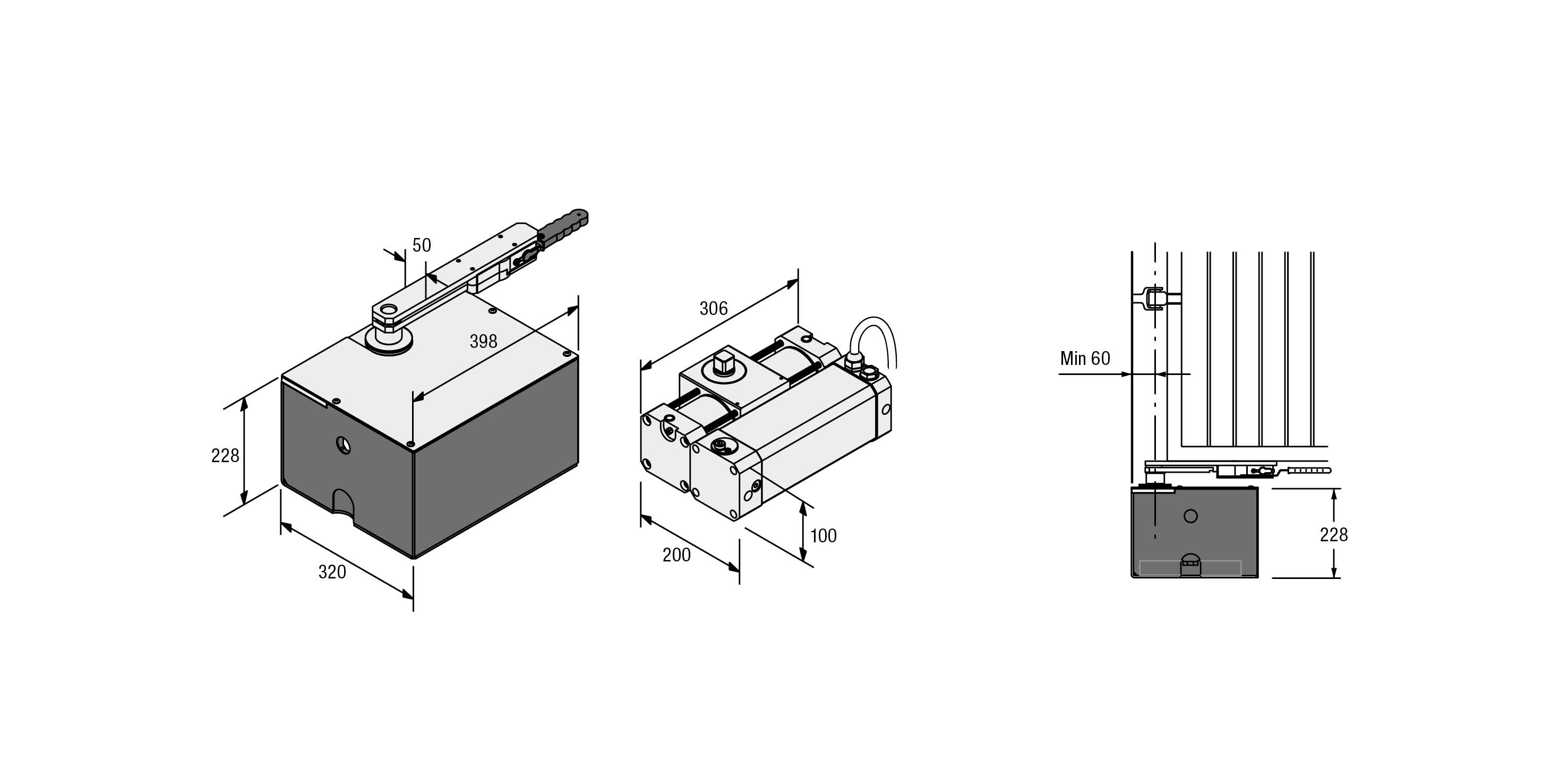

Technische Zeichnung SB.50
