HD.30

bis 3 m.
Komplettes technisches Blatt

HD.30

HD.30 - Ölhydraulischer Antrieb für Torflüge l bis 3 m ohne Sperren (reversibel).
HD.30C - Ölhydraulischer Antrieb für Torflüge l bis 3 m mit Sperren für Schließen.
HD.30AC - Selbsthemmender ölhydraulischer Antrieb für Torflügel bis 3 m mit Sperren für Öffnen und Schließen.
HD.30SA - Ölhydraulischer Antrieb für Torflüge l bis 3 m mit automatische Entriegelung (erleichterte Reversibilität).

  NEUER ELEKTROMOTOR​

Erleichterte Umkehrbarkeit (Ausführung SA)
Die Ausführung mit automatischer Entriegelung (SA) der Modelle HYDRO ermöglicht die mühelose Bewegung des Tors bei stillstehendem Motor. Im Unterschied zu den reversiblen Modellen (ohne SA), kann dank eines besonderen Systems zur automatischen Entriegelung der Torflügel bei stillstehendem Antrieb geöffnet und das Tor extrem leicht extrem leicht und ohne Druckausübung bewegt werden. Dazu ist ein Elektroschloss erforderlich.

  • Zuverlässigkeit und hochwertige Werkstoffe

    Kolbenstange aus verchromtem Stahl und Profile aus eloxiertem Aluminium garantierten höchste Beständigkeit gegen atmosphärische Einflüsse. Bypassventile aus Messing zur besseren Kraftregulierung gewährleisten maximalen Quetschschutz.
  • Extrem einfache Installation und Wartung

    In den Ölstopfen integrierte Klemmleisten erleichtern und beschleunigen die Installation. Außerdem sind der Austausch des Versorgungskabels und die Ölstandkontrolle auch bei bereits installiertem Antrieb bequem durchzuführen.
  • Selbstausrichtung

    Das hintere Bolzengelenk erleichtert die Installation und gleicht eventuelle Fluchtungsfehler des Tors aus.
  • Höchstleistungen

    Der neue Elektromotor garantiert höchste Leistungen, größere Schubkraft und ermöglicht einen noch intensiveren Betrieb.
  • Entriegelung mit kundenspezifischem Schlüssel

Ohne Sperren (reversibel) HD.30
Sperre beim Schließen HD.30C
Sperren beim Öffnen und Schließen (irreversibel) HD.30AC
Automatische Entriegelung (erleichterte Reversibilität) HD.30SA
Max. Stromaufnahme 1,1 A
Leistungsaufnahme 250 W
Versorgung Motor 230 Vac 50/60 Hz
Pumpenleistung 1 l/min
Max. Öldruck 25 Bar
Max. Schubkraft 4000 N
Kondensator 10 μF
Nutzhub 270 mm
Stangengeschwindigkeit 1,3 cm/s
Schaftdurchmesser 20 mm
Hydraulische Verlangsamung Nein
Gelenke Hinterem
Betriebszeit 250 W
Thermischer Schutz 150 °C
Betriebstemperatur -15 °C ÷ + 50 °C
Schutzart IP55
Betriebszyklus INTENSIVBETRIEB
Max. Flügellänge 3,0 m
Max. Flügelgewicht 450 Kg
Öl HYDRO OIL

HD.STC

Endanschlag in AUF und ZU.

DU.FIX

Montageplatten zur Montage auf Steinsäulen.

DU.V96

Elektroschloss 12 Vdc Vertikal.

E.LOCK

230 Vac Elektroschloss.

E.LOCKSE

Verlängerter Zylinder für das Elektroschloss E.LOCK.

BIO OIL

Biologisch abbaubares Hydrauliköl. 2-Liter-Behälter.

BRAINY

230 Vac Steuerung.

CIDRA RI-C

230 Vac Steuerung.

DREAMY

230 Vac Steuerung.

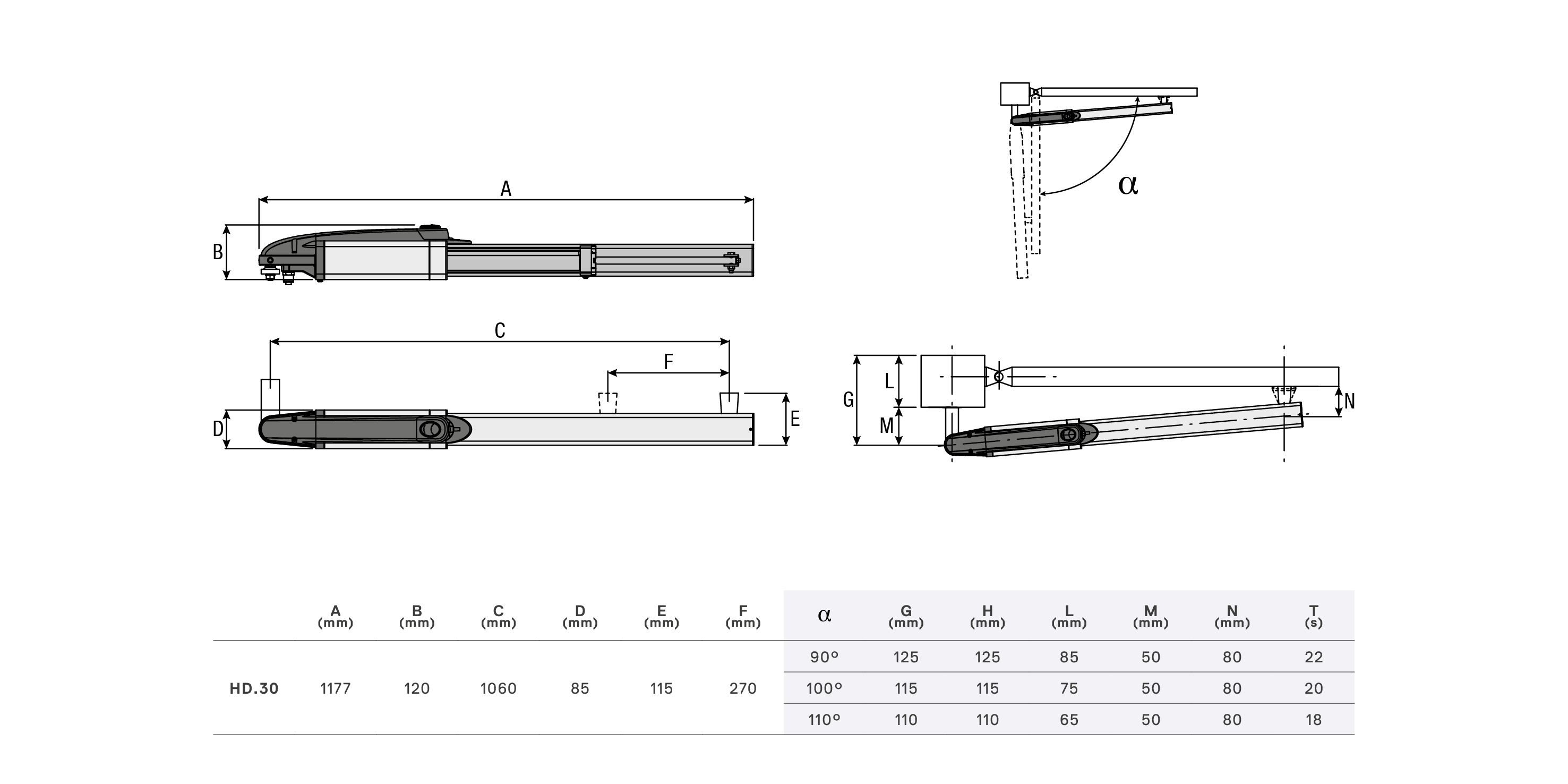

Technische Zeichnung HD.30
