SB.50

hasta 5 m.

SB.50

Actuador oleodinámico para montaje enterrado con central oleodinámica incorporada.
Reversible, sin bloqueos, para cancelas hasta 5 m, dotado de ralentización hidráulica en apertura y cierre.

  MOTOR ELÉCTRICO DE ALTAS PRESTACIONES

  • Máxima seguridad y fiabilidad

    El monobloque compacto se ha estudiado para proporcionar la máxima seguridad. Las conexiones internas reducen el riesgo de fugas de aceite.
  • Simetría perfecta

    Se puede instalar un mismo servomotor tanto en hojas derechas como izquierdas.
  • Materiales de alta calidad

    Realizado con materiales de altísima calidad. Perfiles y cabezales de aluminio anodizado anticorrosión, tubos cilindro de acero con tratamiento Niploy y tapón de aluminio para proteger las válvulas metálicas de ajuste. Émbolo completamente de aluminio.
  • Seguridad y maniobras precisas

    Los tornillos de ajuste de la fuerza de latón y la doble desaceleración permiten maniobras muy precisas y la máxima seguridad del automatismo.
  • Máxima facilidad de instalación

    Gracias a la central hidráulica ensamblada en monobloque con el cilindro, la instalación es fácil y rápida. La caja de cimentación autoportante permite sustituir el servomotor sin necesidad de desmontar la cancela existente.
Sin bloqueos (reversible) SB.50
Alimentación motor 230 Vac 50/60 Hz
Corriente absorbida 1,1 A
Caudal bomba 0,5 l/min
Potencia absorbida 250 W
Presión max aceite 30 Bar
Par máximo 450 Nm
Tiempo de apertura 90° (excluida desacel.) 20 s
Condensador 10 μF
Velocidad angular 4,5 °/s
Desaceleración hidráulica En apertura-cierre
Protección térmica 150 °C
Temperatura de funcionamiento -20 °C ÷ + 50 °C
Grado de protección IP67
Ciclo de trabajo USO INTENSIVO
Ángulo de rotación frenado cierre Fijo 10°
Ángulo de rotación frenado apertura Comprendido entre 80° y 100°
Ángulo de rotación máx. utilizable 100°
Longitud máx. de la hoja 4,0 m / 5,0 m
Peso máx. de la hoja 800 Kg / 500 kg
Aceite D.OIL
Peso 15 kg

BRAINY

Central de mando 230 Vac.

CIDRA RE-C

Central de mando 230 Vac.

DREAMY

Central de mando 230 Vac.

SB.KL

Desbloqueo con llave personalizada.

SB.SL

Desbloqueo con palanca.

SB.BUSH

Casquillo con plato soldado para modelos reversibles.

SB.FB

Caja de fundación en cataforesis.

DU.V96

Cerradura eléctrica 12 Vdc vertical.

E.LOCK

Electrocerradura de 230 Vac.

E.LOCKSE

Cilindro prolongado para cerradura electrica E.LOCK.

D.OIL

Aceite hidráulico biodegradable. Envase de 2 litros.

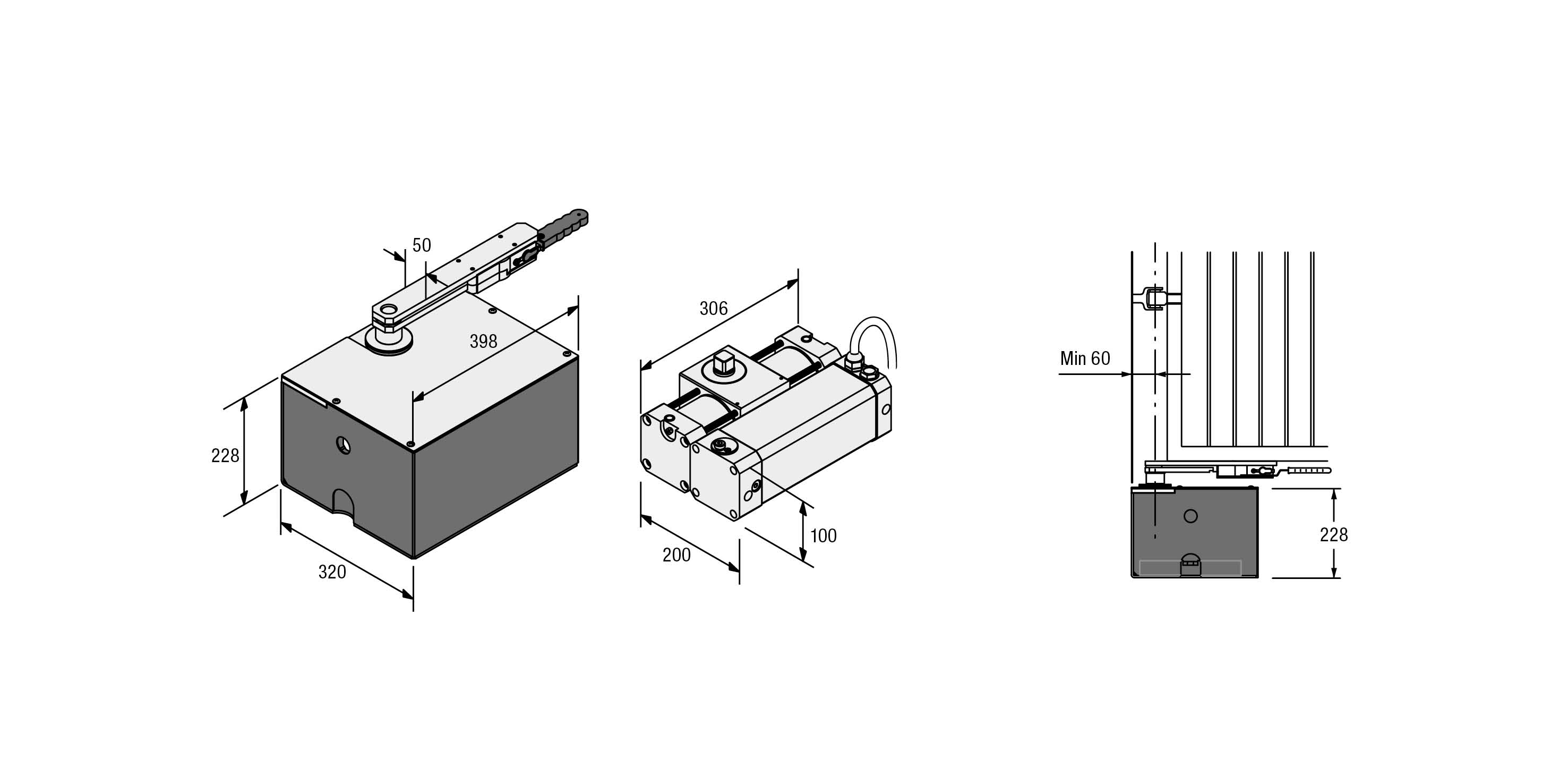

Dibujo técnico SB.50
