HD.3524E

hasta 3,5 m.

HD.3524E

HD.3524E - Operador oleodinámico para hojas hasta 3,5 m sin bloqueos (reversible).
HD.3524EAC - ​Operador oleodinámico irreversible con articulación trasera y delantera para hojas hasta 3,5 m con bloqueo en apertura y cierre.

  MOTOR ELÉCTRICO DE ALTAS PRESTACIONES

  ENCODER INCORPORADO

  • Fiabilidad y materiales de alta calidad

    Vástago de acero cromado y perfiles de aluminio anodizado garantizan la máxima resistencia a los agentes atmosféricos. Válvulas de bypass de latón para un mejor ajuste de la fuerza proporcionan la máxima seguridad antiaplastamiento.
  • Seguridad anti-aplastamiento

    La presencia del encoder y el motor en baja tensión permiten optimizar el funcionamiento, el nivel de seguridad y la precisión en las fases de movimiento de la puerta.
  • Fluidez de maniobra

    La ralentización electrónica ajustable en abertura y cierre, permite el máximo silencio y fluidez de maniobra. Además, evitando los fuertes impactos contra los topes mecánicos,limita el riesgo de rupturas en la instalación
  • Prestaciones al máximo nivel

    El motor eléctrico ofrece las máximas prestaciones, una fuerza de empuje óptima y un funcionamiento muy intensivo.
  • Desbloqueo con llave personalizada

  • Alineación automática

    La articulación trasera con perno facilita la instalación y compensa los posibles desalineaciones de la cancela.
  • Ajuste perfecto del recorrido

    La articulación esférica delantera ajustable permite un ajuste perfecto del recorrido, siendo la solución ideal para la instalación en cancelas que no están alineadas perfectamente.
  • Máxima facilidad de instalación y de mantenimiento

    La instalación del operador es especialmente rápida e intuitiva gracias a la regleta de conexiones, que simplifica las fases de cableado del motor. Además, la posibilidad de sustituir con facilidad el cable de alimentación o de comprobar el nivel de aceite, incluso con el operador instalado, permite realizar las operaciones de mantenimiento con rapidez.
Sin bloqueos (reversible) HD.3524E
Bloqueo en apertura y en cierre (irreversible) HD.3524EAC
Alimentación motor 24 Vdc
Corriente absorbida 5 A
Caudal bomba 1,4 l/min
Potencia absorbida 240 W
Presión max aceite 33 bar
Empuje máximo 4000 N
Recorrido útil 270 mm
Velocidad vástago 2 cm/s
Diámetro vástago 20 mm
Ralentización electrónica En cierre
Desaceleración hidráulica En apertura-cierre
Articulaciones Trasera y delantera
Temperatura de funcionamiento -20 °C ÷ + 50 °C
Grado de protección IP55
Ciclo de trabajo USO INTENSIVO
Longitud máx. de la hoja 3,5 m
Peso máx. de la hoja 500 kg
Aceite D.OIL

HYBRA24

Central de mando 24 Vdc.

DU.FIX

Placa de anclaje para pilares en mampostería.

HD.STC

Tope mécanico de apertura y cierre.

DU.V96

Cerradura eléctrica 12 Vdc vertical.

E.LOCK

Electrocerradura de 230 Vac.

E.LOCKSE

Cilindro prolongado para cerradura electrica E.LOCK.

D.OIL

Aceite hidráulico biodegradable. Envase de 2 litros.

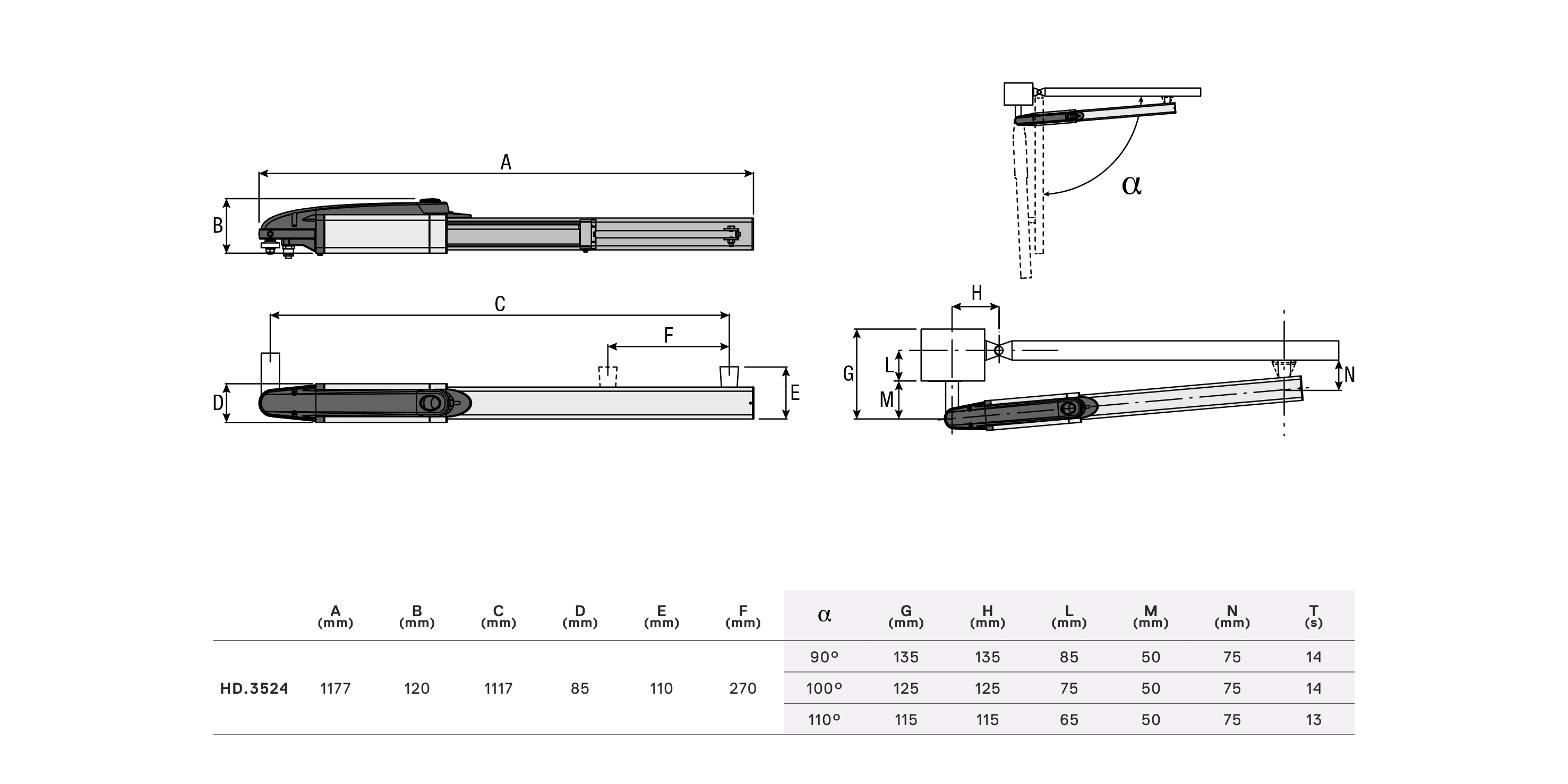

Dibujo técnico HD.3524E
