HD.35

hasta 3,5 m.

HD.35

HD.35 - Operador oleodinámico para hojas hasta 3,5 m sin bloqueos (reversible).
HD.35C - Operador oleodinámico con articulación trasera y delantera para hojas hasta 3,5 m con bloqueo en el cierre.
HD.35AC - ​Operador oleodinámico irreversible con articulación trasera y delantera para hojas hasta 3,5 m con bloqueo en apertura y cierre.
HD.30SA - Operador oleodinámico para hojas hasta 3,5 m con desbloqueo automático (reversibilidad facilitada).

  MOTOR ELÉCTRICO DE ALTAS PRESTACIONES

Reversibilidad facilitada (versión SA)
La versión con desbloqueo automático (SA) de los modelos HYDRO permite mover la hoja sin ningún esfuerzo incluso con el motor parado. A diferencia de los modelos reversibles (no SA), gracias a un sistema especial de desbloqueo automático se puede abrir la hoja y mover la cancela con mucha facilidad con el automatismo parado, sin ejercer una presión excesiva. Es necesario usar una cerradura eléctrica.

  • Fiabilidad y materiales de alta calidad

    Vástago de acero cromado y perfiles de aluminio anodizado garantizan la máxima resistencia a los agentes atmosféricos. Válvulas de bypass de latón para un mejor ajuste de la fuerza proporcionan la máxima seguridad antiaplastamiento.
  • Prestaciones al máximo nivel

    El motor eléctrico ofrece las máximas prestaciones, una fuerza de empuje óptima y un funcionamiento muy intensivo.
  • Desbloqueo con llave personalizada

  • Alineación automática

    La articulación trasera con perno facilita la instalación y compensa los posibles desalineaciones de la cancela.
  • Ajuste perfecto del recorrido

    La articulación esférica delantera ajustable permite un ajuste perfecto del recorrido, siendo la solución ideal para la instalación en cancelas que no están alineadas perfectamente.
  • Máxima facilidad de instalación y de mantenimiento

    Las regletas de conexiones integradas en el tapón del aceite facilitan y agilizan la instalación. Además, es posible sustituir con facilidad el cable de alimentación y comprobar el nivel de aceite incluso con el operador instalado.
  • Seguridad y maniobras fluidas

    La desaceleración hidráulica en cierre, ajustable, permite maniobras silenciosas y fluidas. Al evitar impactos fuertes contra los topes mecánicos, reduce el riesgo de roturas en la instalación.
Sin bloqueos (reversible) HD.35
Bloqueo en cierre HD.35C
Bloqueo en apertura y en cierre (irreversible) HD.35AC
Desbloqueo automático (reversibilidad facilitada) HD.35SA
Alimentación motor 230 Vac 50/60 Hz
Corriente absorbida 1,1 A
Caudal bomba 1 l/min
Potencia absorbida 250 W
Presión max aceite 33 Bar
Empuje máximo 5000 N
Condensador 10 μF
Recorrido útil 270 mm
Velocidad vástago 1,3 cm/s
Diámetro vástago 20 mm
Desaceleración hidráulica En cierre
Articulaciones Trasera y delantera
Protección térmica 150 °C
Temperatura de funcionamiento -20 °C ÷ + 50 °C
Grado de protección IP55
Ciclo de trabajo USO INTENSIVO
Longitud máx. de la hoja 3,5 m
Peso máx. de la hoja 500 Kg
Aceite D.OIL

BRAINY

Central de mando 230 Vac.

CIDRA RE-C

Central de mando 230 Vac.

DREAMY

Central de mando 230 Vac.

DU.FIX

Placa de anclaje para pilares en mampostería.

HD.STC

Tope mécanico de apertura y cierre.

DU.V96

Cerradura eléctrica 12 Vdc vertical.

E.LOCK

Electrocerradura de 230 Vac.

E.LOCKSE

Cilindro prolongado para cerradura electrica E.LOCK.

D.OIL

Aceite hidráulico biodegradable. Envase de 2 litros.

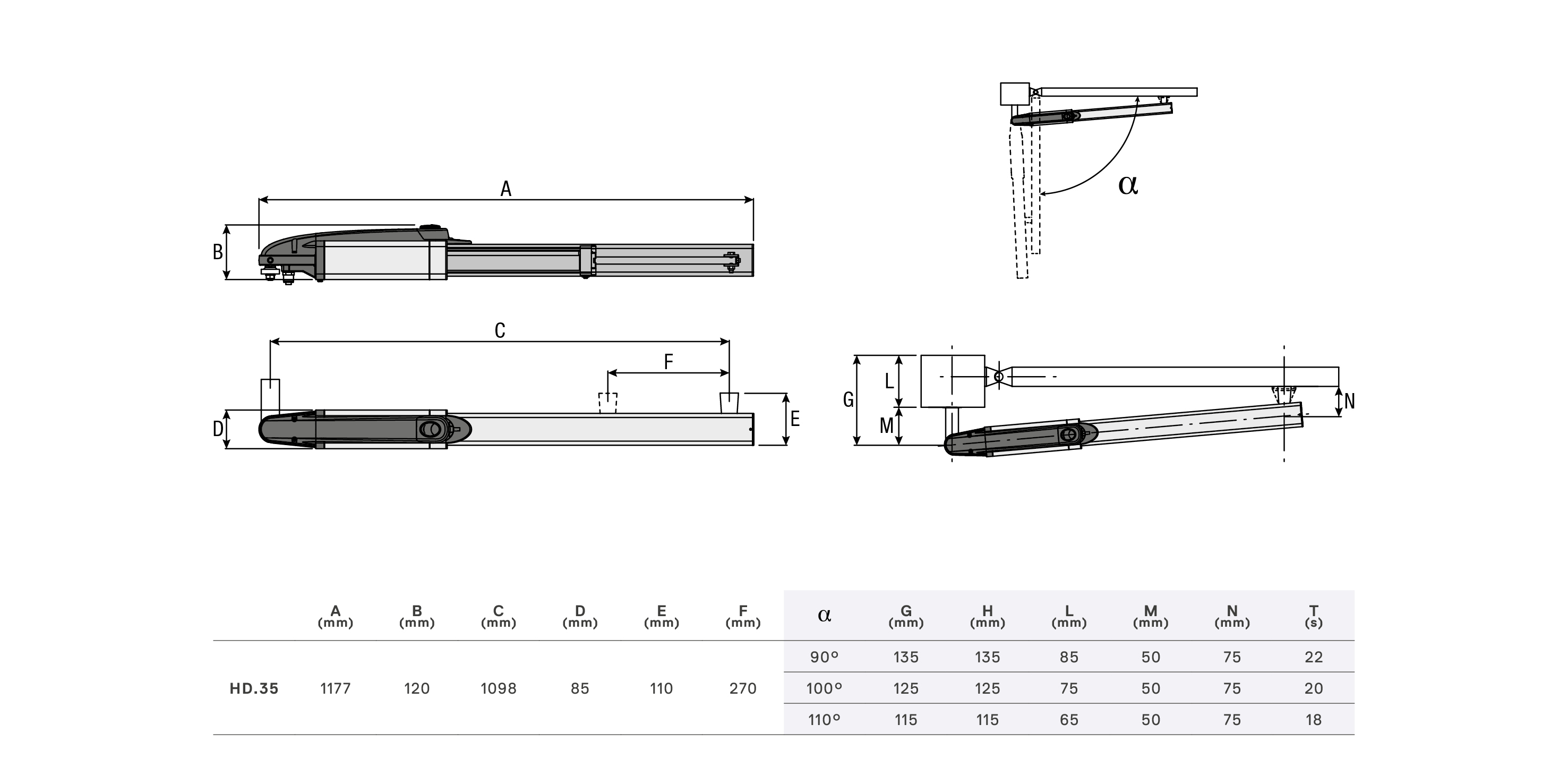

Dibujo técnico HD.35
