HD.50

jusqu’à 5 m.
Fiche technique complète

HD.50

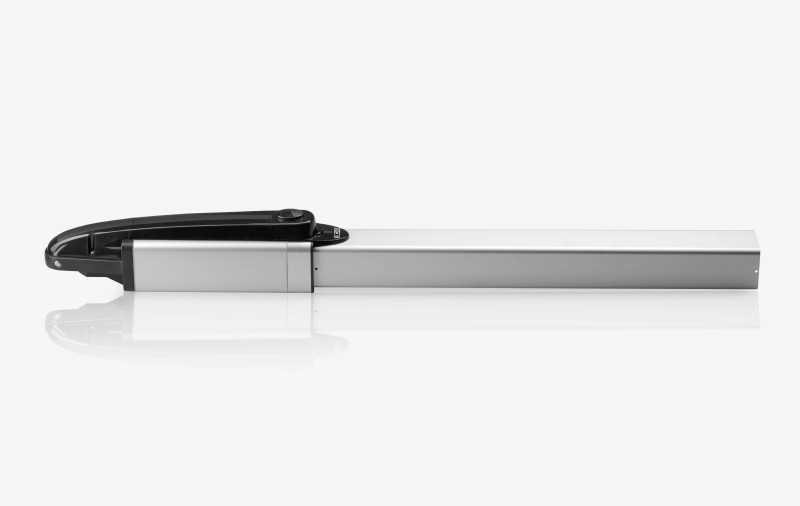

​HD.50 - Opérateur hydraulique pour vantaux jusqu’à 5 m sans blocages (réversible).
HD.50C - Opérateur hydraulique avec articulation avant et arrière pour vantaux jusqu’à 5 m avec blocage en fermeture.
HD.50AC - ​Opérateur hydraulique irréversible avec articulation avant et arrière pour vantaux jusqu’à 5 m avec blocages en ouverture et fermeture.
​HD.50SA - Opérateur hydraulique pour vantaux jusqu’à 5 m avec débrayage automatique (réversibilité facilitée).
HD.50V - Opérateur hydraulique pour vantaux jusqu’à 5 m, version rapide sans blocages (réversible).
HD.50VAC - Opérateur hydraulique pour vantaux jusqu’à 5 m, version rapide avec blocage en ouverture et fermeture (irréversible).

  NOUVEAU MOTEUR ÉLECTRIQUE​

Réversibilité facilitée (version SA)
La version avec déblocage automatique (SA) des modèles HYDRO permet de déplacer le vantail moteur à l'arrêt sans aucun effort. Contrairement aux modèles réversibles (non SA), un système particulier de débrayage automatique permet l'ouverture manuelle du portail moteur à l'arrêt et l'exécution de manœuvres avec grande facilité sans avoir besoin d’exercer une pression particulière. Il est nécessaire d’utiliser une serrure électrique.

  • Fiabilité et matériaux de grande qualité

    La tige de vérin en acier chromé et les profils en aluminium anodisé garantissent une résistance maximale aux agents atmosphériques. Les vis régulatrices de poussée en laiton permettent un meilleur réglage de la force pour une sécurité anti-écrasement maximale.
  • Grande facilité d'installation et d'entretien

    Les borniers intégrés dans le bouchon d'huile facilitent et accélèrent l'installation. De plus, le remplacement du câble d'alimentation est extrêmement facile et le contrôle du niveau d'huile est très simple, même si l'opérateur est déjà installé.
  • Parfait réglage de la course

    L'articulation avant à rotule et réglable permet un réglage précis de la course, ce qui représente un avantage de poids sur les portails dont l'alignement n'est pas parfait.
  • Alignement automatique

    L'articulation arrière à pivot facilite l’installation en compensant les défauts d'alignement éventuels du portail.
  • Sécurité et fluidité des manœuvres

    Le ralentissement hydraulique en fermeture, réglable, assure des manœuvres extrêmement silencieuses et fluides. En évitant les forts impacts contre les butées mécaniques, il limite les risques de ruptures dans l’installation.
  • Des performances exceptionnelles

    Le nouveau moteur électrique garantit des performances hors pair, une meilleure poussée et un usage encore plus intensif.
  • Déblocage avec clé personnalisée

  • Bio Oil

    L'huile à haut indice de viscosité garantit des performances élevées même aux basses températures et donc une forte réduction de l'usure des composants.
Ralentissement hydraulique en fermeture IP 55
Sans blocages (réversible) HD.50
Blocage en fermeture HD.50C
Blocage en ouverture et fermeture (irréversible) HD.50AC
Débrayage automatique (réversibilité facilitée) HD.50SA
Version rapide sans butées mécaniques (réversible) HD.50V
Version rapide avec blocage en ouverture et fermeture (irréversible) HD.50VAC
Courant maximum absorbé 1,1 A
Puissance absorbée 250 W
Alimentation moteur 230 Vac 50/60 Hz
Débit de pompe 0,75 l/min
Pression max. Huile 33 bar
Poussée maximum 5000 N
Condensateur 10 μF
Course utile 390 mm
Vitesse tige de vérin 1 cm/s
Diamètre tige piston 20 mm
Ralentissement hydraulique En fermeture
Articulations Antérieure et postérieur
Protection thermique 150 °C
Température de fonctionnement -20 °C ÷ + 50 °C
Indice de protection IP55
Cycle de fonctionnement USAGE INTENSIF
Longueur max vantail 5,0 m
Poids max vantail 500 Kg
Huile BIO OIL

HD.STL

Butée mécanique en ouverture et fermeture à monter sur les pistons HD.50.

DU.FIX

Contreplaque de fixation pour colonnes en pierre.

DU.V96

Serrure électrique 12 Vdc verticale.

E.LOCK

Serrure électrique 230 Vac verticale.

E.LOCKSE

Cylindre prolungé pour serrure électrique E.LOCK.

BIO OIL

Huile hydraulique biodégradable. Bidon de 2 litres.

BRAINY

Centrale de contrôle 230 Vac.

CIDRA RI-C

Centrale de contrôle 230 Vac.

DREAMY

Centrale de contrôle 230 Vac.

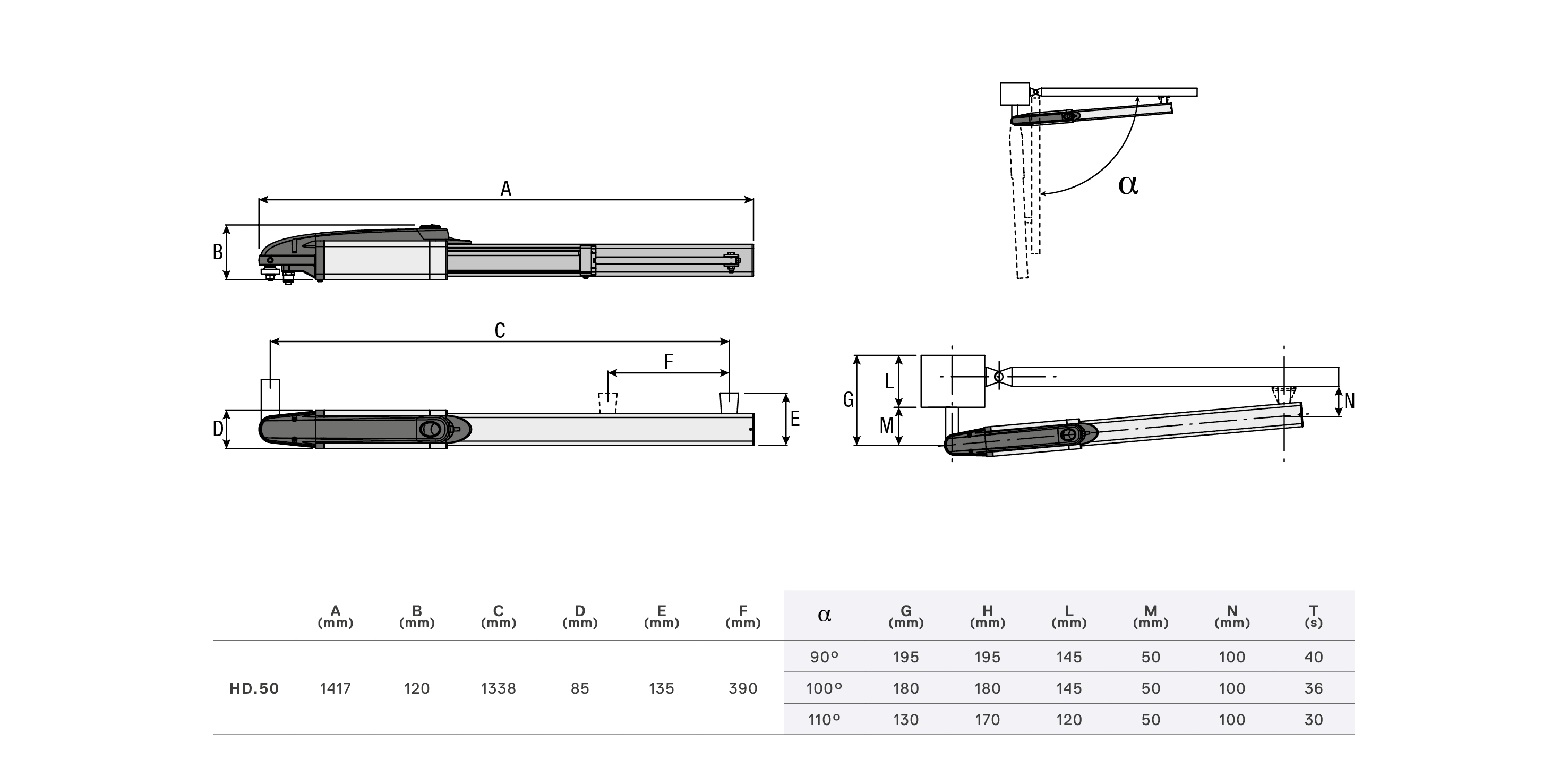

Dessin technique HD.50
