HD.80

jusqu’à 8 m.
Fiche technique complète

HD.80

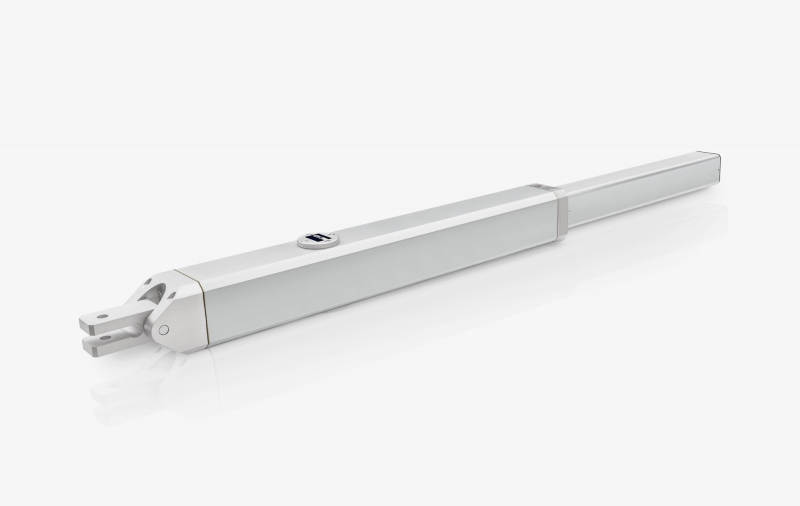

Opérateur hydraulique réversible, pour vantaux jusqu’à 8 m. Usage industriel.

  NOUVEAU MOTEUR ÉLECTRIQUE​

  • Fiabilité et matériaux de grande qualité

    Le distributeur, la culasse, le culot et le piston sont réalisés en aluminium anodisé et usiné, garantissant ainsi une précision maximale des composants qui se traduit par des performances et une fiabilité optimales.
  • Des performances exceptionnelles

    Avec un moteur électrique qui en fait le plus puissant de sa catégorie, il atteint une force de poussée de 10 000 N.
  • Solutions techniques innovantes

    Le nouveau distributeur réversible est réalisé sans soupapes afin de réduire au minimum les interventions d'entretien et garantir une très haute fiabilité.
  • Sécurité et précision de manœuvre

    Les vis régulatrices de poussée en laiton et le double ralentissement assurent une précision de manœuvre et une sécurité maximales de l'automatisme.
  • Haute intensité d'utilisation

    Grâce au réservoir allongé et au nouveau moteur électrique plus puissant, entièrement immergé dans l'huile, il est possible d'obtenir un usage encore plus intensif.
  • Grande facilité d'installation et d'entretien

    Les câblages ont encore été simplifiés par la présence du bornier qui permet de remplacer facilement et rapidement le câble d'alimentation.
  • Alignement automatique

    Les étriers renforcés et les articulations arrière et avant simplifient l'installation, même de portails qui ne sont pas parfaitement alignés.
  • Bio Oil

    L'huile à haut indice de viscosité garantit des performances élevées même aux basses températures et donc une forte réduction de l'usure des composants.
Ralentissement hydraulique en ouverture Fixe
Ralentissement hydraulique en fermeture Réglable
Sans blocages (réversible) HD.80
Courant maximum absorbé 1,3 A
Puissance absorbée 250 W
Alimentation moteur 230 Vac 50/60 Hz
Débit de pompe 0,75 l/min
Pression max. Huile 50 Bar
Poussée maximum 10000 N
Condensateur 10 μF
Course utile 390 mm
Vitesse tige de vérin 0,75 cm/s
Diamètre tige piston 22 mm
Articulations Avant et arrière
Protection thermique 150 °C
Température de fonctionnement -20 °C ÷ + 50 °C
Indice de protection IP55
Cycle de fonctionnement USAGE INTENSIF
Longueur max vantail 8,0 m
Poids max vantail 1000 kg
Huile BIO OIL

DU.V96

Serrure électrique 12 Vdc verticale.

E.LOCK

Serrure électrique 230 Vac verticale.

E.LOCKSE

Cylindre prolungé pour serrure électrique E.LOCK.

BIO OIL

Huile hydraulique biodégradable. Bidon de 2 litres.

BRAINY

Centrale de contrôle 230 Vac.

CIDRA RI-C

Centrale de contrôle 230 Vac.

DREAMY

Centrale de contrôle 230 Vac.

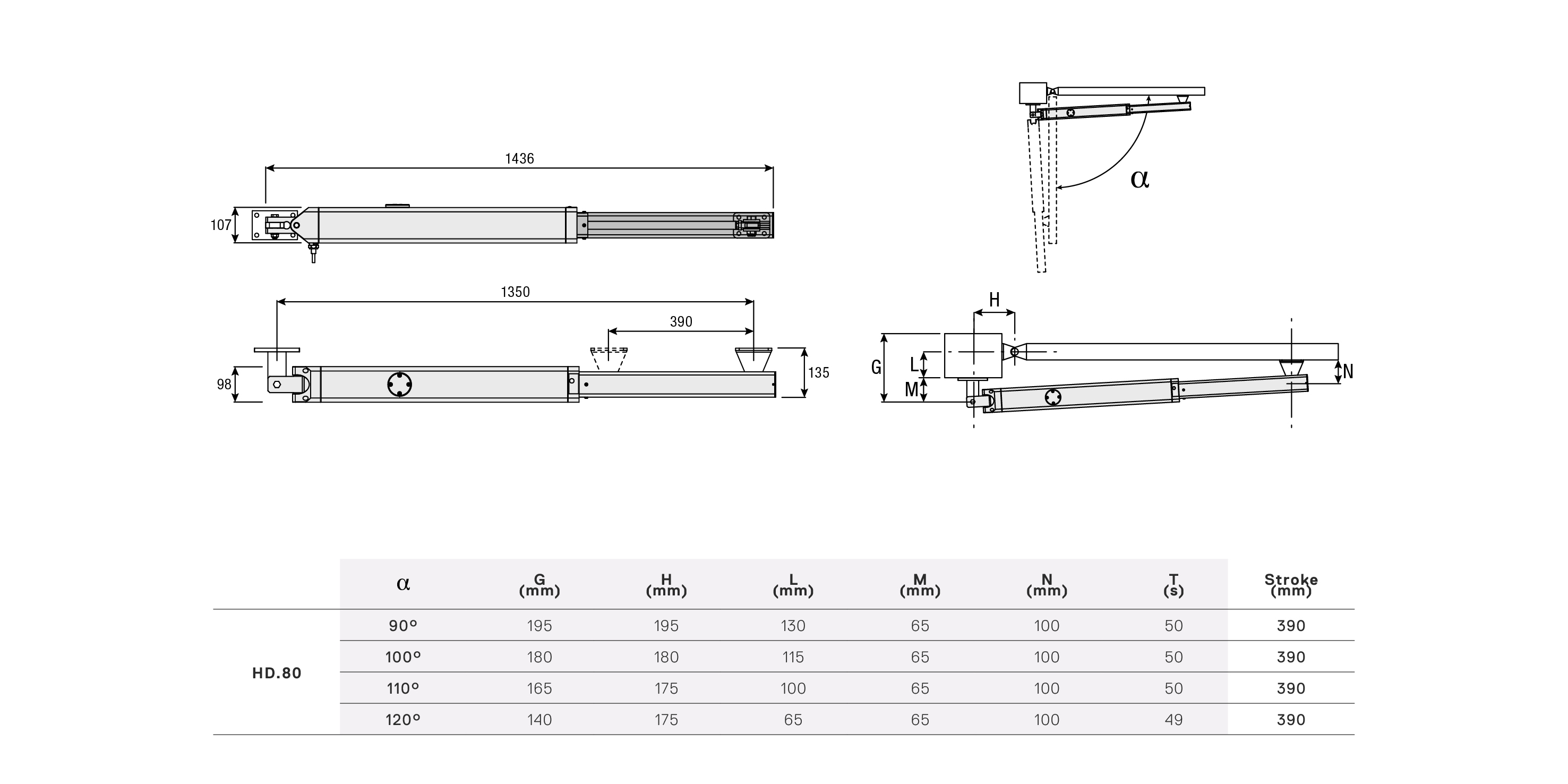

Dessin technique HD.80
