HD.3524E

jusqu’à 3,5 m.
Fiche technique complète

HD.3524E

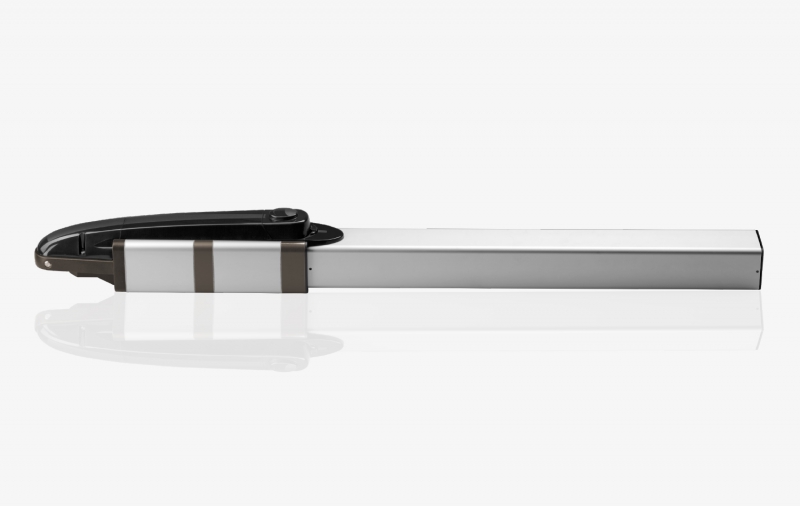

​HD.3524E - Opérateur hydraulique pour vantaux jusqu’à 3,5 m sans blocages (réversible).
HD.3524EAC - ​Opérateur hydraulique irréversible avec articulation avant et arrière pour vantaux jusqu’à 3,5 m avec blocages en ouverture et fermeture.

  MOTEUR HAUTES PERFORMANCES

  ENCODEUR INTRÉGRÉ

  • Fiabilité et matériaux de grande qualité

    La tige de vérin en acier chromé et les profils en aluminium anodisé garantissent une résistance maximale aux agents atmosphériques. Les vis régulatrices de poussée en laiton permettent un meilleur réglage de la force pour une sécurité anti-écrasement maximale.
  • Sécurité anti-écrasement

    La présence du encodeur et le moteur en basse tension permettent d’optimiser les performances, le niveau de sécurité et la précision des phases du mouvement du portail.
  • Fluidité de fonctionnement

    La décélération électronique en ouverture et fermeture réglable permet un silence maximal et une fluidité de manoeuvre. Eviter les chocs violents contre les arrêts mécaniques limite également le risque de pannes dans l’installation
  • Performances au top

    Le moteur électrique garantit des performances maximales, une poussée optimale et un fonctionnement très intensif.
  • Déblocage avec clé personnalisée

  • Alignement automatique

    L'articulation arrière à pivot facilite l’installation en compensant les défauts d'alignement éventuels du portail.
  • Parfait réglage de la course

    L'articulation avant à rotule et réglable permet un réglage précis de la course, ce qui représente un avantage de poids sur les portails dont l'alignement n'est pas parfait.
  • Grande facilité d’installation et d’entretien

    L’installation de l’opérateur est particulièrement rapide et intuitive grâce au bornier qui simplifie les opérations de branchement du moteur. En outre, les opérations d’entretien peuvent être effectuées avec rapidité grâce à la possibilité de changer facilement le câble d’alimentation ainsi que de contrôler le niveau d’huile, y compris alors que l’opérateur est déjà installé.
Sans blocages (réversible) HD.3524E
Blocage en ouverture et fermeture (irréversible) HD.3524EAC
Alimentation moteur 24 Vdc
Courant maximum absorbé 5 A
Débit de pompe 1,4 l/min
Puissance absorbée 240 W
Pression max. Huile 33 bar
Poussée maximum 4000 N
Course utile 270 mm
Vitesse tige de vérin 2 cm/s
Diamètre tige piston 20 mm
Ralentissement électronique En fermeture
Ralentissement hydraulique En ouverture-fermeture
Articulations Antérieure et postérieur
Température de fonctionnement -20 °C ÷ + 50 °C
Indice de protection IP55
Cycle de fonctionnement USAGE INTENSIF
Longueur max vantail 3,5 m
Poids max vantail 500 kg
Huile D.OIL

HYBRA24

Centrales de commande 24 Vdc.

DU.FIX

Contreplaque de fixation pour colonnes en pierre.

HD.STC

Butée mécanique en ouverture et fermeture.

DU.V96

Serrure électrique 12 Vdc verticale.

E.LOCK

Serrure électrique 230 Vac verticale.

E.LOCKSE

Cylindre prolungé pour serrure électrique E.LOCK.

D.OIL

Huile hydraulique biodégradable. Bidon de 2 litres.

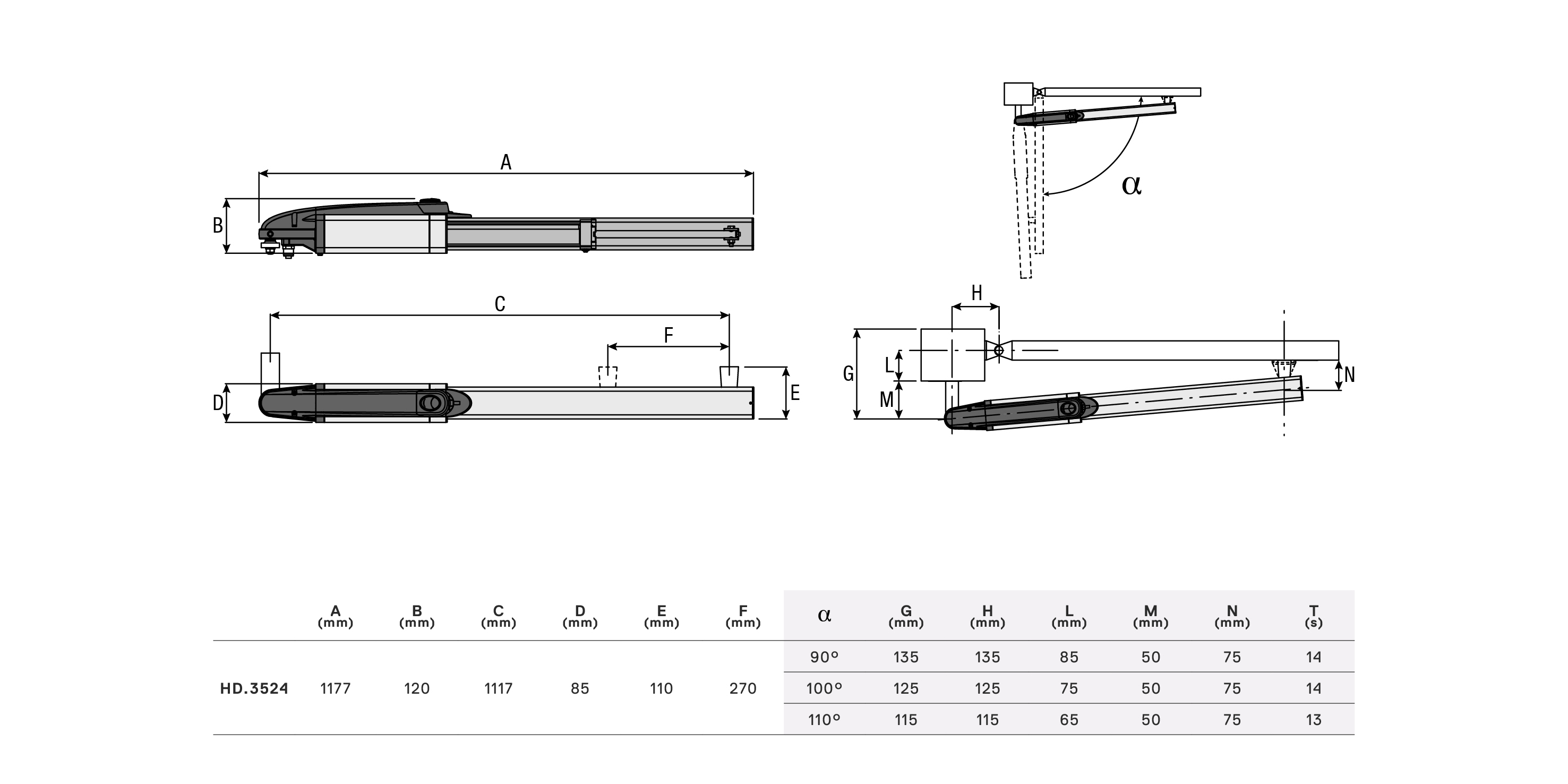

Dessin technique HD.3524E
