HD.5024E

jusqu’à 5 m.

Home Opérateurs pour portails battants | Hydro | HD.5024E |

Usage Collectif
Usage Industriel
Jusqu’à 5 m.
Max 500 Kg.

HD.5024E

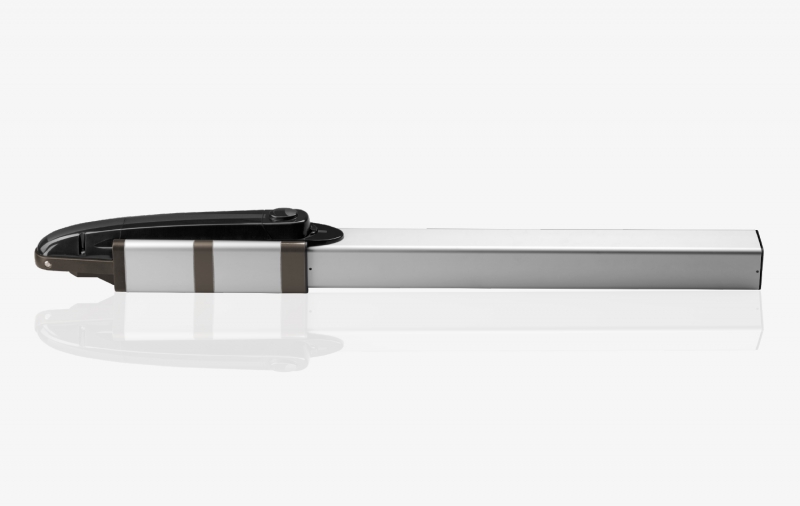

HD.5024E - Opérateur hydraulique pour vantaux jusqu’à 5 m sans blocages (réversible).
HD.5024EAC - Opérateur hydraulique irréversible avec articulation avant et arrière pour vantaux jusqu’à 5 m avec blocages en ouverture et fermeture.

MOTEUR HAUTES PERFORMANCES

ENCODEUR INTRÉGRÉ

Fiabilité et matériaux de grande qualité
La tige de vérin en acier chromé et les profils en aluminium anodisé garantissent une résistance maximale aux agents atmosphériques. Les vis régulatrices de poussée en laiton permettent un meilleur réglage de la force pour une sécurité anti-écrasement maximale.
Sécurité anti-écrasement
La présence du encodeur et le moteur en basse tension permettent d’optimiser les performances, le niveau de sécurité et la précision des phases du mouvement du portail.
Fluidité de fonctionnement
La décélération électronique en ouverture et fermeture réglable permet un silence maximal et une fluidité de manoeuvre. Eviter les chocs violents contre les arrêts mécaniques limite également le risque de pannes dans l’installation
Performances au top
Le moteur électrique garantit des performances maximales, une poussée optimale et un fonctionnement très intensif.
Déblocage avec clé personnalisée
Alignement automatique
L'articulation arrière à pivot facilite l’installation en compensant les défauts d'alignement éventuels du portail.
Parfait réglage de la course
L'articulation avant à rotule et réglable permet un réglage précis de la course, ce qui représente un avantage de poids sur les portails dont l'alignement n'est pas parfait.
Grande facilité d’installation et d’entretien
L’installation de l’opérateur est particulièrement rapide et intuitive grâce au bornier qui simplifie les opérations de branchement du moteur. En outre, les opérations d’entretien peuvent être effectuées avec rapidité grâce à la possibilité de changer facilement le câble d’alimentation ainsi que de contrôler le niveau d’huile, y compris alors que l’opérateur est déjà installé.

Sans blocages (réversible)	HD.5024E
Blocage en ouverture et fermeture (irréversible)	HD.5024EAC
Alimentation moteur	24 Vdc
Courant maximum absorbé	5 A
Débit de pompe	1,4 l/min
Puissance absorbée	240 W
Pression max. Huile	33 bar
Poussée maximum	5000 N
Course utile	390 mm
Vitesse tige de vérin	2 cm/s
Diamètre tige piston	20 mm
Ralentissement électronique	En ouverture-fermeture
Articulations	Antérieure et postérieur
Température de fonctionnement	-20 °C ÷ + 50 °C
Indice de protection	IP55
Cycle de fonctionnement	Usage intensif
Longueur max vantail	5 m
Poids max vantail	500 kg
Huile	D.OIL

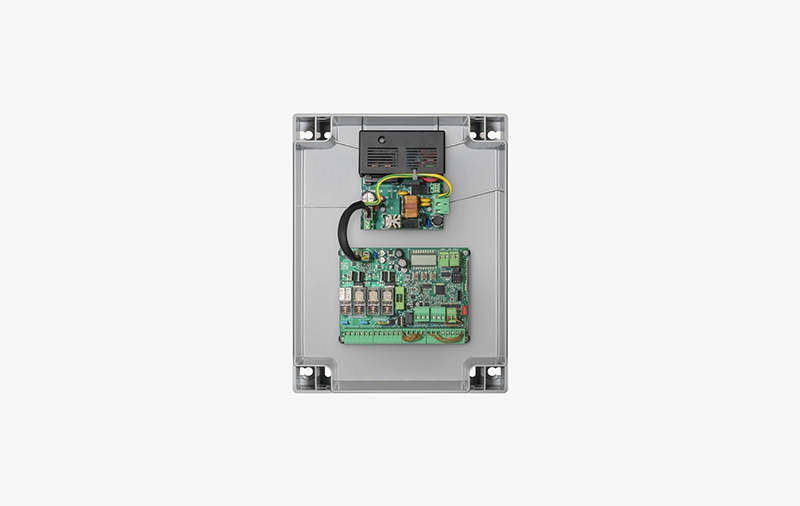

	HYBRA24 Centrales de commande 24 Vdc.

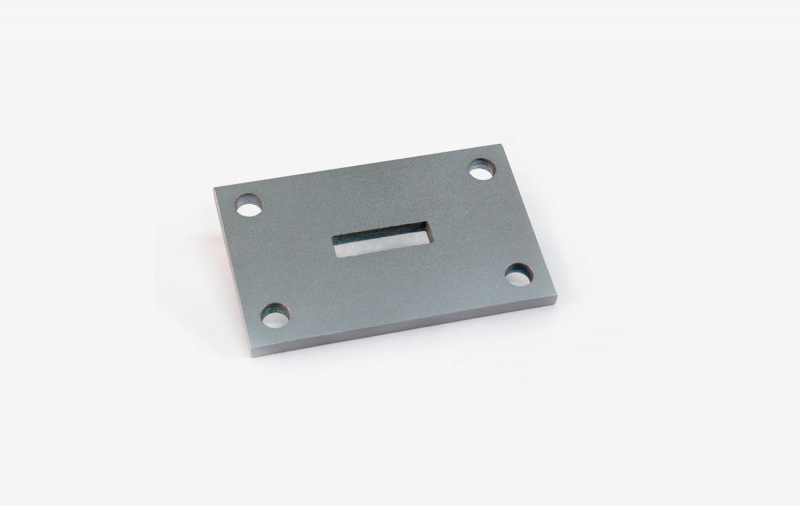

	DU.FIX Contreplaque de fixation pour colonnes en pierre.

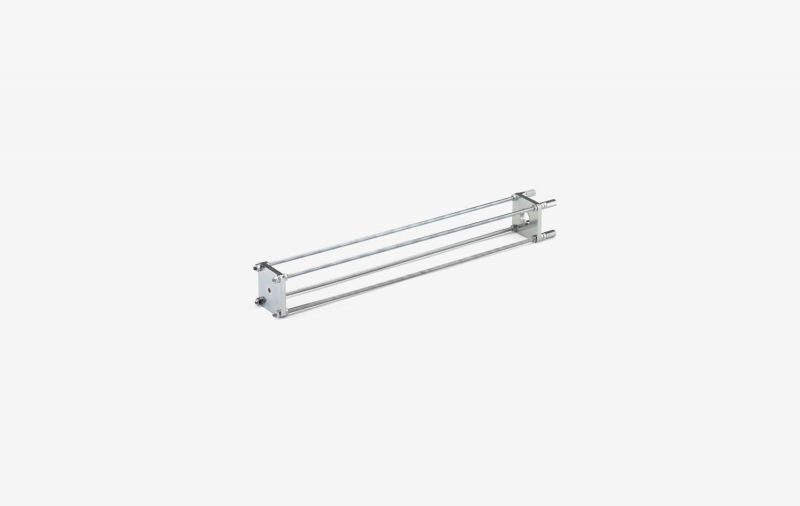

	HD.STL Butée mécanique en ouverture et fermeture à monter sur les pistons HD.50.

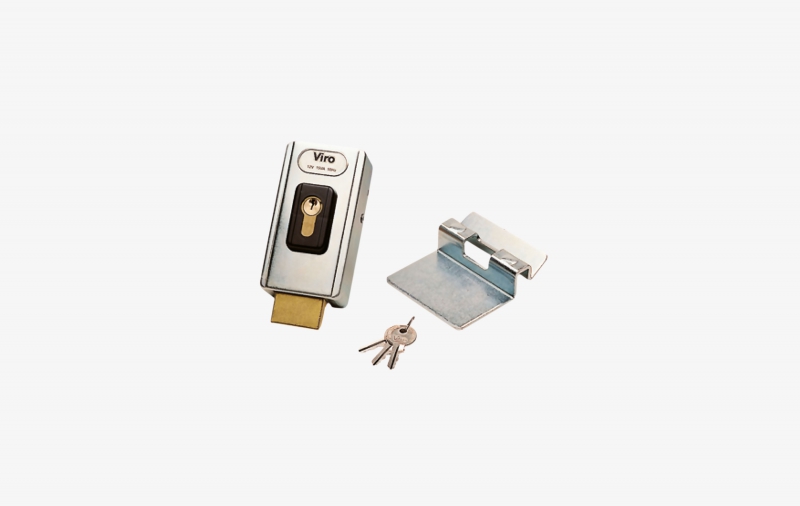

	DU.V96 Serrure électrique 12 Vdc verticale.

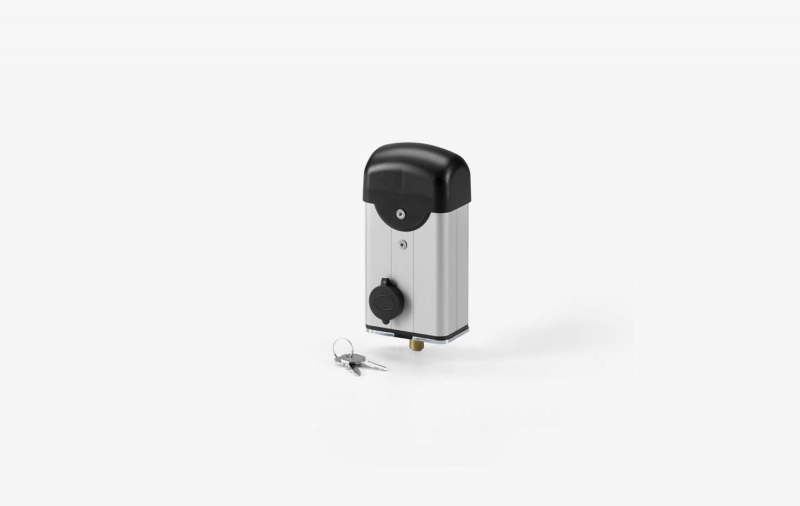

	E.LOCK Serrure électrique 230 Vac verticale.

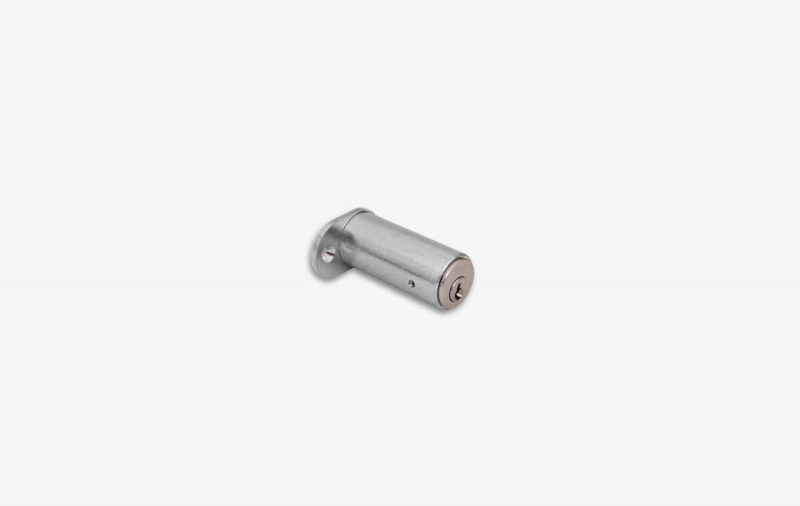

	E.LOCKSE Cylindre prolungé pour serrure électrique E.LOCK.

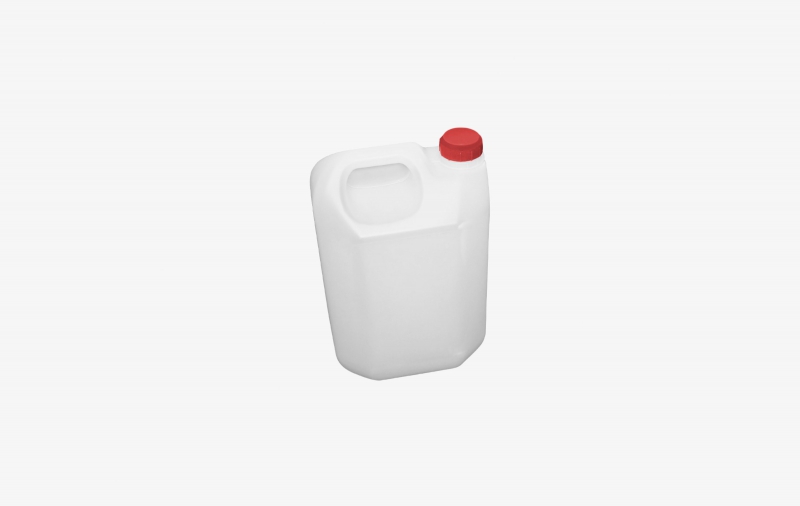

	D.OIL Huile hydraulique biodégradable. Bidon de 2 litres.
