HD.30

jusqu’à 3 m.
Fiche technique complète

HD.30

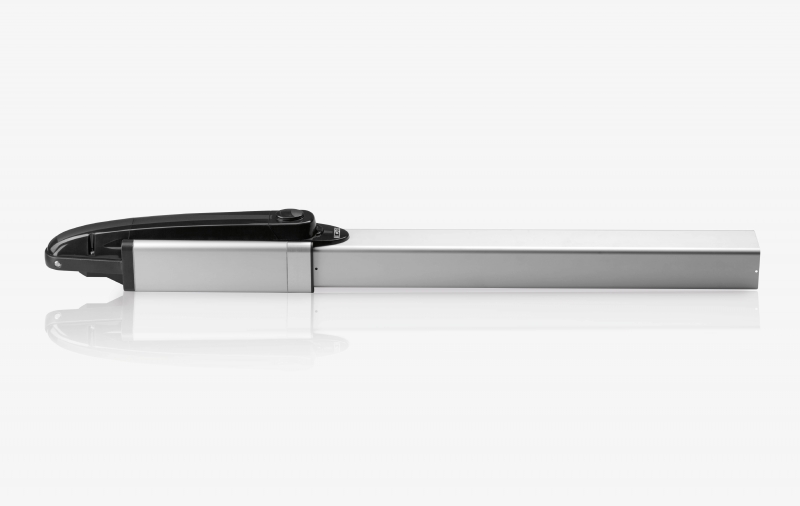

​HD.30 - Opérateur hydraulique pour vantaux jusqu’à 3 m sans blocages (réversible).
​HD.30C - Opérateur hydraulique pour vantaux jusqu’à 3 m avec blocage en fermeture.
HD.30AC - Opérateur hydraulique irréversible pour vantaux jusqu’à 3 m avec blocages en ouverture et fermeture.
​HD.30SA - Opérateur hydraulique pour vantaux jusqu’à 3 m avec débrayage automatique (réversibilité facilitée).

  MOTEUR HAUTES PERFORMANCES

Réversibilité facilitée (version SA)
La version avec déblocage automatique (SA) des modèles HYDRO permet de déplacer le vantail moteur à l'arrêt sans aucun effort. Contrairement aux modèles réversibles (non SA), un système particulier de débrayage automatique permet l'ouverture manuelle du portail moteur à l'arrêt et l'exécution de manœuvres avec grande facilité sans avoir besoin d’exercer une pression particulière. Il est nécessaire d’utiliser une serrure électrique.

  • Fiabilité et matériaux de grande qualité

    La tige de vérin en acier chromé et les profils en aluminium anodisé garantissent une résistance maximale aux agents atmosphériques. Les vis régulatrices de poussée en laiton permettent un meilleur réglage de la force pour une sécurité anti-écrasement maximale.
  • Performances au top

    Le moteur électrique garantit des performances maximales, une poussée optimale et un fonctionnement très intensif.
  • Déblocage avec clé personnalisée

  • Alignement automatique

    L'articulation arrière à pivot facilite l’installation en compensant les défauts d'alignement éventuels du portail.
  • Grande facilité d'installation et d'entretien

    Les borniers intégrés dans le bouchon d'huile facilitent et accélèrent l'installation. De plus, le remplacement du câble d'alimentation est extrêmement facile et le contrôle du niveau d'huile est très simple, même si l'opérateur est déjà installé.
Sans blocages (réversible) HD.30
Blocage en fermeture HD.30C
Blocage en ouverture et fermeture (irréversible) HD.30AC
Débrayage automatique (réversibilité facilitée) HD.30SA
Alimentation moteur 230 Vac 50/60 Hz
Courant maximum absorbé 1,1 A
Débit de pompe 1 l/min
Puissance absorbée 250 W
Pression max. Huile 25 Bar
Poussée maximum 4000 N
Condensateur 10 μF
Course utile 270 mm
Vitesse tige de vérin 1,3 cm/s
Diamètre tige piston 20 mm
Ralentissement hydraulique Non
Articulations Postérieur
Protection thermique 150 °C
Température de fonctionnement -15 °C ÷ + 50 °C
Indice de protection IP55
Cycle de fonctionnement USAGE INTENSIF
Longueur max vantail 3,0 m
Poids max vantail 450 Kg
Huile HYDRO OIL

BRAINY

Centrales de commande 230 Vac.

CIDRA RE-C

Centrales de commande 230 Vac.

DREAMY

Centrales de commande 230 Vac.

DU.FIX

Contreplaque de fixation pour colonnes en pierre.

HD.STC

Butée mécanique en ouverture et fermeture.

DU.V96

Serrure électrique 12 Vdc verticale.

E.LOCK

Serrure électrique 230 Vac verticale.

E.LOCKSE

Cylindre prolungé pour serrure électrique E.LOCK.

D.OIL

Huile hydraulique biodégradable. Bidon de 2 litres.

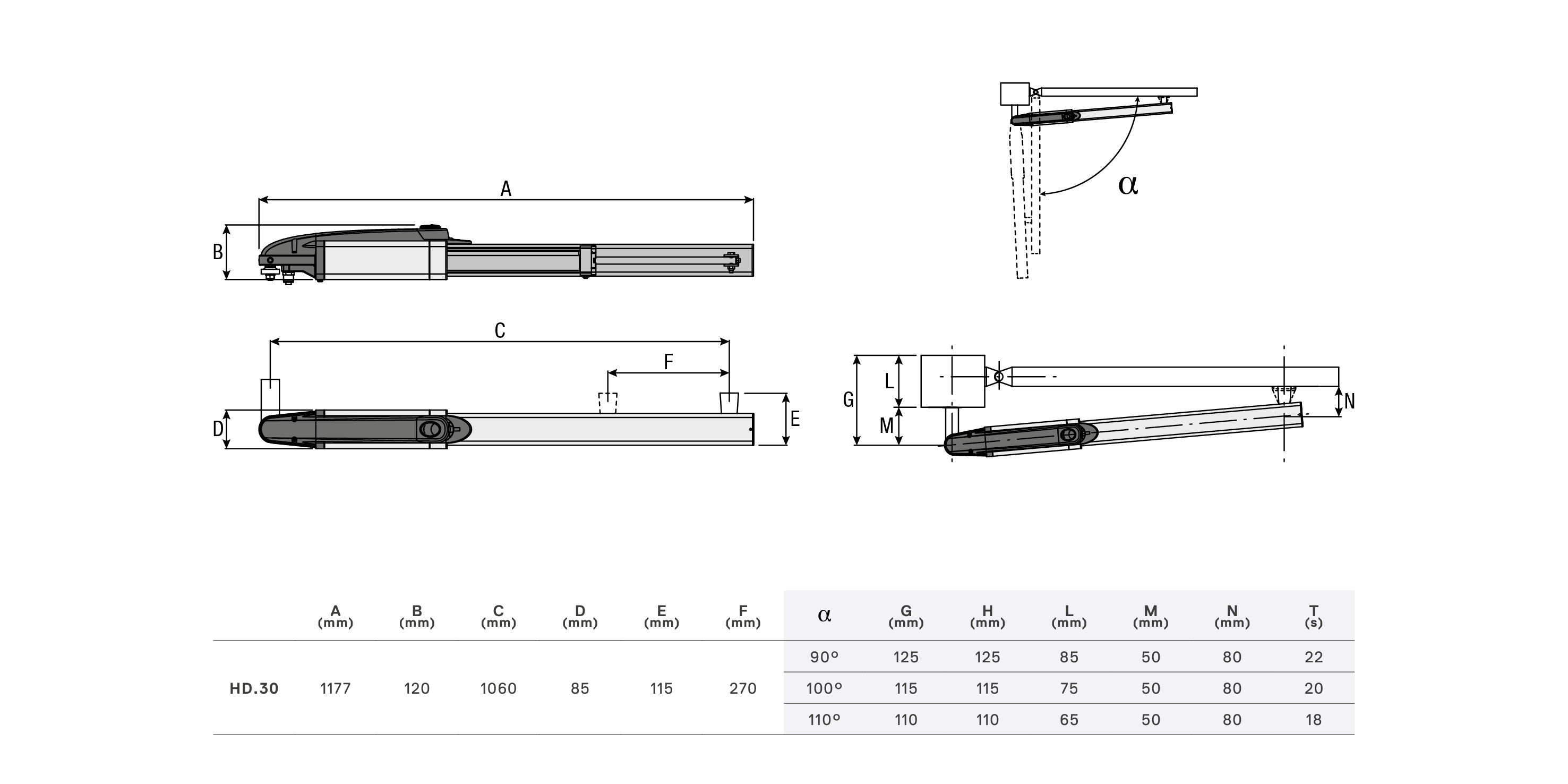

Dessin technique HD.30
