SB.35

jusqu’à 3,5 m.

Home Opérateurs pour portails battants | Subway | SB.35 |

Usage Collectif
Usage Industriel
Jusqu’à 3,5 m.
Max 800 Kg.

SB.35

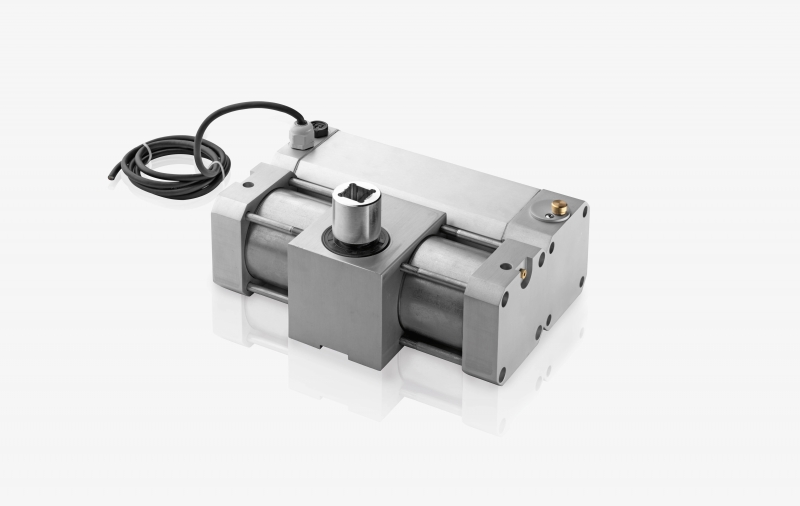

Opérateur oléohydraulique pour montage enterré avec centrale oléohydraulique incorporée.
Irréversible avec blocage en ouverture et en fermeture pour portails jusqu’à 3,5 m, avec ralentissement hydraulique en ouverture et en fermeture.

MOTEUR HAUTES PERFORMANCES

Sécurité et fiabilité maximales
Le monobloc compact a été conçu pour garantir une sécurité maximale. Les connexions internes réduisent le risque de fuites d'huile.
Parfaite symétrie
Le même moteur peut être installé sur les vantaux droits ou gauches.
Matériaux de grande qualité
Réalisé avec des matériaux de très grande qualité. Profils et têtes en aluminium anodisé anti-corrosion, cannes de piston en acier avec nickelage chimique « Niploy » et bouchon en aluminium de protection des soupapes métalliques de réglage. Piston entièrement en aluminium.
Sécurité et précision de manœuvre
Les vis régulatrices de poussée en laiton et le double ralentissement assurent une précision de manœuvre et une sécurité maximales de l'automatisme.
Grande facilité d'installation

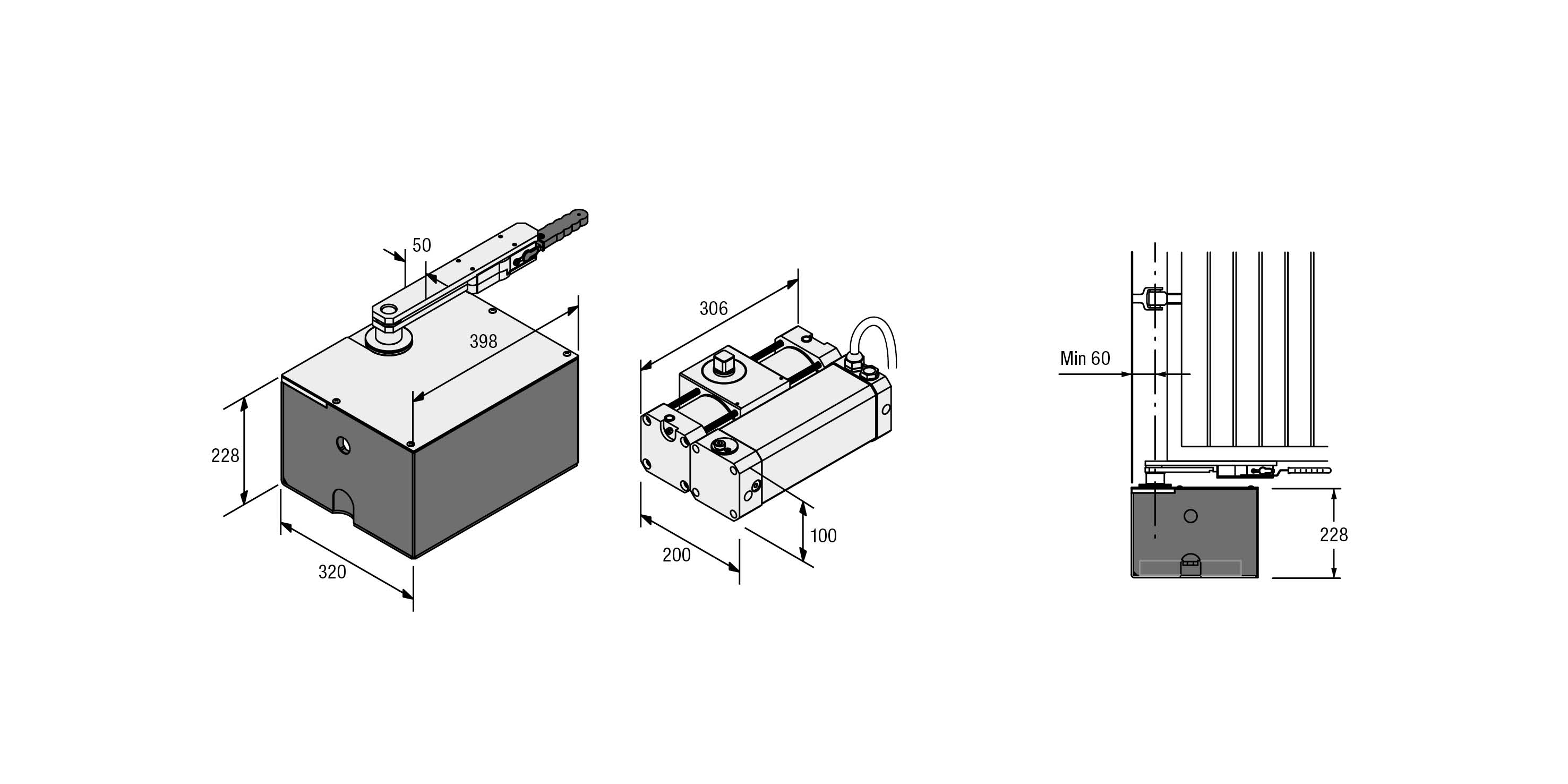

Grâce à la centrale hydraulique assemblée en un seul bloc avec le vérin, l’installation est extrêmement simple et aisée. La boîte de fondation autoporteuse permet de remplacer l'opérateur sans besoin de démonter le portail.

Sans blocages (réversible)	SB.35
Blocage en ouverture et fermeture (irréversible)	SB.35AC
Alimentation moteur	230 Vac 50/60 Hz
Courant maximum absorbé	1,1 A
Débit de pompe	0,75 l/min
Puissance absorbée	250 W
Pression max. Huile	30 Bar
Couple maximum	450 Nm
Temps d'ouverture 90° (sans ralentissement)	15 s
Condensateur	10 μF
Vitesse angulaire	6 °/s
Ralentissement hydraulique	En ouverture-fermeture
Protection thermique	150 °C
Température de fonctionnement	-20 °C ÷ + 50 °C
Indice de protection	IP67
Cycle de fonctionnement	USAGE INTENSIF
Angle de rotation freinage en fermeture	Fixe 10°
Angle de rotation freinage en ouverture	Compris entre 80° - 100°
Angle de rotation max utilisable	100°
Longueur max vantail	3,5 m
Poids max vantail	800 Kg
Huile	D.OIL
Poids	15 kg

	BRAINY Centrales de commande 230 Vac.
	CIDRA RE-C Centrales de commande 230 Vac.
	DREAMY Centrales de commande 230 Vac.
	SB.KL Débrayage par clé personnalisée.
	SB.SL Débrayage par levier.
	SB.BUSH Douille avec platine soudée pour modèles réversible.
	SB.FB Caisse de fondation en cataphorèse.
	DU.V96 Serrure électrique 12 Vdc verticale.
	E.LOCK Serrure électrique 230 Vac verticale.
	E.LOCKSE Cylindre prolungé pour serrure électrique E.LOCK.
	D.OIL Huile hydraulique biodégradable. Bidon de 2 litres.
