HD.5024E

fino a 5 m.
Scheda tecnica completa

HD.5024E

HD.5024E - Operatore oleodinamico per ante fino a 5 m senza blocchi (reversibile).
HD.5024EAC - Operatore oleodinamico irreversibile con snodo posteriore ed anteriore per ante fino a 5 m con blocco in apertura e chiusura.

  MOTORE ELETTRICO DALLE ELEVATE PRESTAZIONI

  ENCODER INTEGRATO

  • Affidabilità e materiali di elevata qualità

    Stelo in acciaio cromato e profili in alluminio anodizzato garantiscono la massima resistenza agli agenti atmosferici. Valvole by pass in ottone per una migliore regolazione della forza, assicurano la massima sicurezza antischiacciamento.
  • Sicurezza anti-schiacciamento

    La presenza dell’encoder e il motore in bassa tensione consentono di ottimizzare performance, livello di sicurezza e precisione nelle fasi di movimentazione del cancello.
  • Fluidità di manovra

    Il rallentamento elettronico in apertura e chiusura regolabile, consente la massima silenziosità e fluidità di manovra. Evitando i forti impatti contro i fermi meccanici limita,inoltre, il rischio di rotture nell’installazione.
  • Prestazioni al top

    Il motore elettrico garantisce massime prestazioni, una spinta ottimale e un funzionamento molto intensivo.
  • Sblocco a chiave personalizzata

  • Auto-allineamento

    Lo snodo posteriore a perno facilita l’installazione compensando eventuali disallineamenti del cancello.
  • Perfetta regolazione della corsa

    Lo snodo sferico anteriore regolabile consente un perfetto aggiustamento della corsa rappresentando la soluzione ideale anche in installazioni su cancelli non perfettamente allineati.
  • Massima facilità di installazione e manutenzione

    L’installazione dell’operatore risulta particolarmente veloce ed intuitiva grazie alla morsettiera che semplifica le fasi di cablaggio del motore. È possibile, inoltre, effettuare operazioni di manutenzione in modo rapido grazie alla possibilità di sostituire agevolmente il cavo di alimentazione o controllare il livello dell’olio anche ad operatore già installato.
Senza blocchi (reversibile) HD.5024E
Blocco in apertura e chiusura (irreversibile) HD.5024EAC
Alimentazione motore 24 Vdc
Corrente massima assorbita 5 A
Portata pompa 1,4 l/min
Potenza assorbita 240 W
Pressione max olio 33 bar
Spinta massima 4000 N
Corsa utile 390 mm
Velocità stelo 2 cm/s
Diametro stelo 20 mm
Rallentamento elettronico In apre-chiude
Snodi Anteriore e posteriore
Temperatura funzionamento -20 °C ÷ + 50 °C
Indice di protezione IP55
Ciclo lavoro Uso intensivo
Lunghezza max anta 5 m
Peso max anta 500 kg
Olio D.OIL

HYBRA24

Centrale di comando 24 Vdc.

DU.FIX

Contropiastra di fissaggio per pilastri in pietra.

HD.STL

Fermo meccanico interno in apertura e chiusura per modelli HD.50.

DU.V96

Elettroserratura 12 Vdc verticale.

E.LOCK

Elettroserratura 230 Vac verticale.

E.LOCKSE

Cilindro prolungato per elettroserratura E.LOCK.

D.OIL

Olio idraulico biodegradabile. Contenitore da 2 litri.

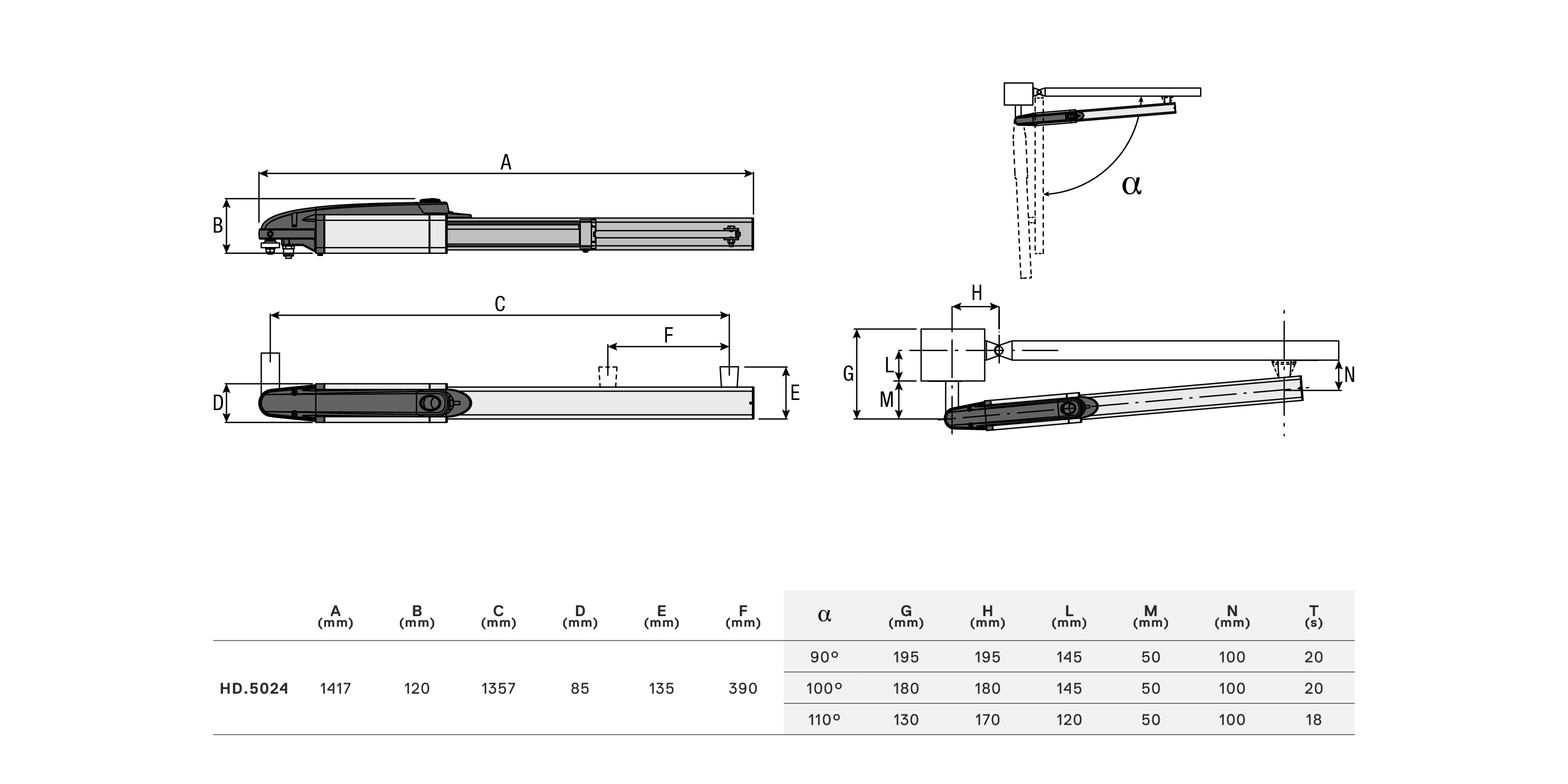

Schema tecnico HD.5024E
