Scheda tecnica completa

ANGEL T

Versioni Disponibili:
ANGEL T-320 - Corsa 320 mm - Peso 2,8 kg
ANGEL T-500 - Corsa 500 mm - Peso 3,1 kg
ANGEL T-750 - Corsa 750 mm - Peso 4,1 kg

  • Auto-allineamento

    Grazie al movimento basculante a cremagliera, completo di supporto e accessorio per apertura a sporgere.
  • Regolazione corsa

    Possibilità di regolazione della corsa ogni 50 mm circa, attraverso l’apposita manopola regolatrice.
  • Barra di trasmissione ad innesto rapido

    Possibilità di collegamento di più punti di spinta sullo stesso serramento tramite barra di trasmissione ad innesto rapido.
  • Montaggio rapido

    In assenza di alimentazione, grazie alla facile regolazione della staffa scorrevole auto-allineante, che consente di regolare il finecorsa a passi di 2 mm lungo le corsie del corpo macchina.
  • Grado di protezione IP55

Alimentazione motore 230 Vac 50 Hz
Corrente massima assorbita 0,3 A
Spinta massima 500 N
Corse disponibili 320 mm - 500 mm - 750 mm
Durata della corsa a vuoto 320 mm ÷ 10 mm/s | 500 mm ÷ 10 mm/s | 750 mm ÷ 10 mm/s
Velocità di traslazione a vuoto 18 mm/s
Finecorsa Encoder
Temperatura funzionamento -5 °C ÷ +55 °C
Tipo servizio S2 - 4’
Indice di protezione IP 55
Doppio isolamento elettrico Si

UP / UP-C

Centrale di comando uomo presente.

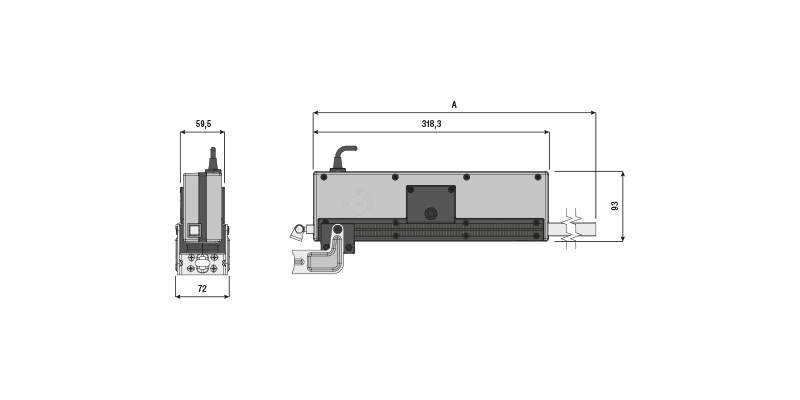

Schema tecnico ANGEL T
